フラップターンスタイル: 種類, 仕様, ユースケース, そして正しいものを選ぶ方法

フラップ式改札機は、企業オフィスで最も広く設置されている歩行者アクセスゲートです, 交通ハブ, そして世界中の高級商業施設――それには十分な理由があります. 高速スループットを組み合わせています, クリーンで現代的なプロファイル, そして、ほぼすべての高トラフィックの屋内環境に適した単一の製品内で柔軟な資格互換性を備えています.

初めてフラップターンスタイルを指定する場合やアップグレードの選択肢を比較する場合, このガイドは技術的な基礎を提供します, 製品バリアント, そして、自信を持って判断するための選考枠組みが必要です.

フラップ式改札機とは何ですか?

フラップターンスタイルは、通常強化ガラス製の格納式翼パネルを用いた腰の高さのアクセスバリアです, アクリル, またはポリカーボネート — 歩行者の立ち入りを制御するためのもの. ユーザーが有効な認証情報を提示した場合, 翼は水平に格納されてレーンを開きます. 通過後, 自動で閉じて0.3〜1.0秒以内に再ロックされます.

三脚回転式との主な違いは翼の機構です. 回転するアームの代わりに, フラップターンスタイルは、キャビネット本体にぴったりと収納できる平らなパネルを使用します. これにより、より広い視界の車線開口が生まれます, より速いサイクルタイム, そして、より高級感のある外観も持っています。だからこそ、フラップ式のターンスタイルが企業ロビーを支配しているのです, 空港, そして、美観とスループットの両方が重要な交通システム.

すべてのフラップ改札機の中核部品には以下が含まれます:

• SUS304ステンレス製キャビネット (1.2–商業用グレードの壁厚2.0mm)
• 格納式翼パネル — 強化ガラス, アクリル, またはポリカーボネート
• ブラシレスDCまたはサーボモーター — サイクル寿命と騒音レベルの主要な要因
• 赤外線センサーアレイ — 通常はアンチテールゲーティングおよびアンチピンチ検知用に4〜8ペア
• 制御盤 (PCB) — レーンタイミング管理, アクセスプロトコル, およびアラーム出力

フラップ改札機の仕組み

作戦の順序は単純明快です. ユーザーは認証情報を提示します — RFIDカード, QRコード, バーコード, 指紋, あるいは、統合された読者に対して — 顔を出した. リーダーはそれを検証し、ドライコンタクトまたはRS485信号をフラップターンスタイルの制御基板に送信します. モーターは翼パネルを駆動し、0.3〜0.5秒で格納させます. その人は開いたレーンを通って歩きます. 翼は自動的に閉じて、内部のロック位置に戻ります 1.0 通過の二番目.

運転中は2つの安全動作が連続して実行されます:

• ピンチ防止: 翼が閉じている間に赤外線ビームが障害物を検出した場合, モーターはすぐに停止し、逆転します. 接触時の力は2kg未満に抑えられ、これは主要な安全基準の怪我の閾値を下回っています.
• アンチテールゲーティング検出: 複数のセンサーペアが通路ゾーンをスキャンします. もし翼が再び閉じる前に二人目が入った場合, システムは音声および視覚アラームを発動し、リアルタイムでセキュリティ管理プラットフォームに信号を送ることができます.

電力喪失時のフェイルセーフ動作: 翼は自動的に格納され避難可能となり、ほとんどの商業建築基準法で火災安全遵守の要件となっています.

フラップターンスタイルの種類: 環境に合ったモデルの適合

すべてのフラップターンスタイルがすべての環境に合うわけではありません. 正しい選択はレーンの幅によります, トラフィック量, 美的要件, と予算. 主なカテゴリーの内訳は以下の通りです.

標準的なフラップバリア式改札機

基本的な商用モデル. SUS304キャビネット, 550mm 標準レーン幅, 40 1分あたりの人件処理量, ブラシレス直流モーター, およびRFID乾接点リーダー互換性. 企業オフィス用, コワーキングスペース, および中堅の交通環境, ザフラップバリア改札機 プレミアムなガラスパネルやサーボモータードライブを必要としない環境向けに過剰仕様を要求することなく、競争力のある価格ですべてのコア要件を満たします.

延長レーン幅のフラップ式改札ゲート

標準のフラップ改札機は550mmの車線幅を持ち、単一列の歩行者には十分ですが車椅子利用者には不十分です, 荷物, またはADA準拠要件. 850〜1,000mmまでの幅拡張モデル, 独立したスイングゲートレーンなしでアクセス可能なアクセスを受け入れる. 同じシャーシのフットプリント内でより広い通路が必要な環境向けに, ザフラップ式改札ゲート 標準モデルと同じブラシレスモーターと赤外線センサーアレイを備え、600〜850mmレーンオプションを提供します.

高性能フラップバリアゲート

高性能モデルはブラシレス直流モーターの代わりにサーボモータードライブを使用します, スループットを1分間に50〜60人に押し上げます, 通常、MCBFの定格は800万〜1000万サイクルで、標準的な商用ユニットの300万〜500万サイクルと比べて高いです. 空港について, 地下鉄駅, そしてゲートが営業日を通して連続して稼働する旗艦本社, ある高性能フラップバリアゲート ピーク時のボトルネックを防ぐサイクル寿命と速度を実現し、摩耗を加速させません.

アクセスコントロールフラップバリア

既存のアクセス制御プラットフォームと深く統合する必要がある企業向けに、従業員IDシステム, ビジター管理ソフトウェア, 勤勤時間プラットフォーム, または建物管理システム —アクセスコントロールフラップバリア モデルはTCP/IPおよびRS485通信インターフェースを搭載しています, ウィーガンド読者支援, およびオープンAPI互換性. これらは単なる独立したゲートではなく、接続されたセキュリティインフラのアクティブなノードとなります.

コンパクトフラップバリア

標準的なフラップターンスタイルキャビネットは、長さ約1,200〜1,500mm、幅150〜300mmです. 狭い回廊のサイト, 狭いロビーの敷地, またはスペース制約のあるセキュリティチェックポイント, あるコンパクトフラップバリア キャビネットの長さと設置面積を短縮しつつ、スループット速度を損なうことはありません, センサーカバレッジ, または資格の互換性. 一般的な展開シナリオとしては、二次的なスタッフ入口があります, サーバールームアクセスポイント, または、レーン数が物理的なスペースに制限されているエレベーターロビー.

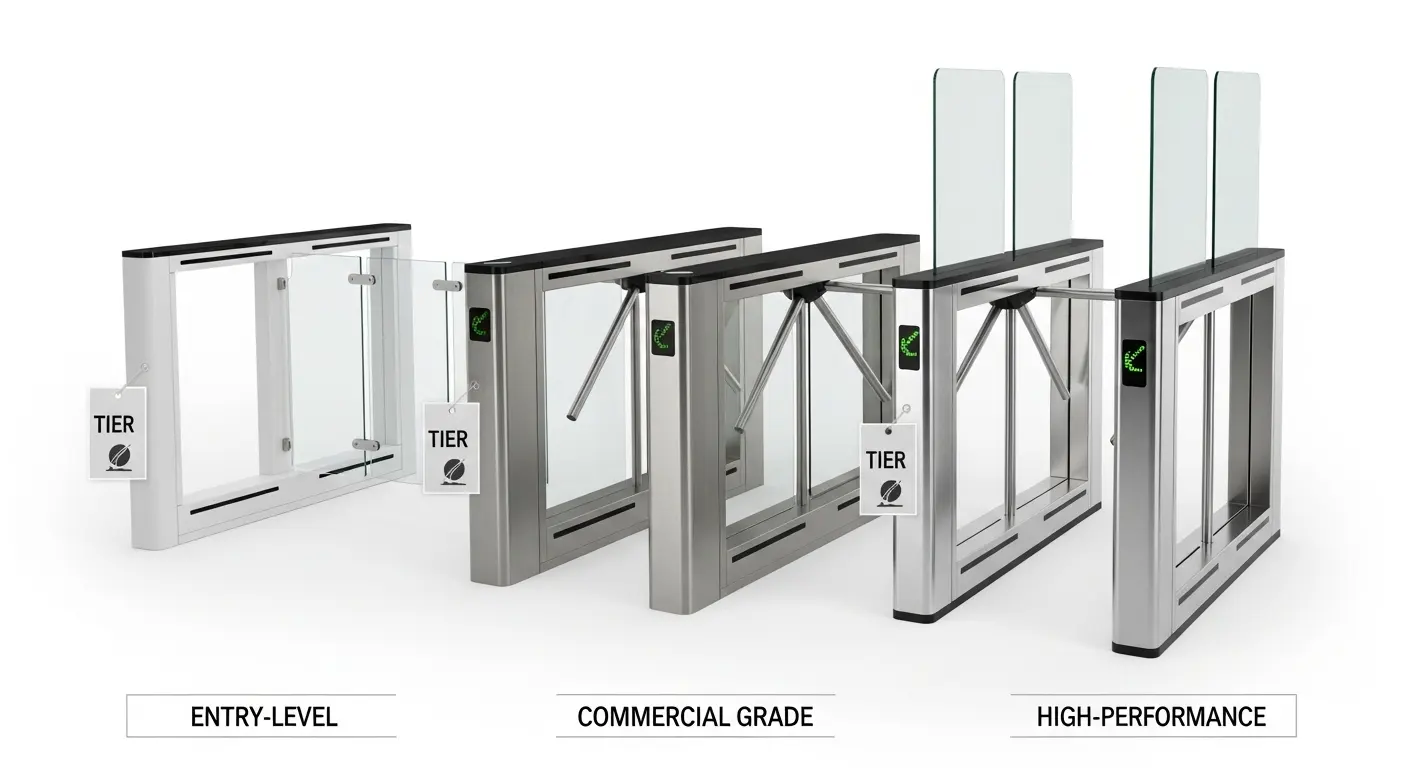

フラップ改札機を購入する前に確認すべき主な仕様

任意の2つのフラップターンスタイル製品を比較する場合, これらは長期的な性能を決定する技術的なパラメータであり、製品のレンダリングではありません:

仕様	エントリーレベル	商用グレード	高性能
モータータイプ	基本的な直流モーター	ブラシレス直流	サーボモータ
MCBF	1–3Mサイクル	3–5Mサイクル	8–10Mサイクル
スループット	30–35 ppm	35–40 ppm	50–60 ppm
翼パネルの材料	アクリル	強化ガラス	強化ガラス (10うん)
キャビネット素材	SUS304, 1.2ミリメートル	SUS304, 1.5ミリメートル	SUS304, 2.0MMフルウェルド
IP評価	IP4X (屋内)	IP54 (半屋外)	IP54–IP65
センサーペア	3–4	6–8	8–12
開業時期	0.5–1.0秒	0.3–0.5秒	0.2–0.3秒
通信	ドライコンタクト	RS485 + 乾燥接触	TCP/IP + RS485 + ウィーガンド
稼働温度	0°Cから50°C	-20°Cから+60°C	-20°Cから+70°C

購入者がよく見落としがちな仕様の一つは、センサーペアカウント. 3ペアのセンサーアレイがレーン内の人物の存在を検知します, しかし6〜8組のペアが通路全域をマッピングし、単独の人物を区別します, テールゲート, そして主要なユーザーの後ろにバッグを吊るしている. 違い 3 ペアと 8 ペアは誤報を起こすゲートと誤報を起こさないゲートの違いです.

フラップターンスタイルと. その他のゲートタイプ: 実際にどれが必要ですか??

フラップターンスタイルは、ほとんどの商業的な屋内展開に最適な選択肢です. しかし, 異なるゲートタイプの方が性能を上回るシナリオもあります.

特徴	フラップターンスタイル	トライポッドターンスタイル	全高改札機	スピードゲート
スループット	35–60 ppm	25–45 ppm	15–25 ppm	50–80 ppm
セキュリティレベル	中〜高	適度	最大	センサーベース
美的	プレミアム	インダストリアル	大型	プレミアム
費用	ミッドレンジ	最低	高く	最高
ADA準拠	狹 (時間. レーン)	狹	狹	いいよ
ベスト	オフィス, トランシット	工場, 学校	刑務所, 軍事	空港, 本部

外観がセキュリティ性能と同じ重みを持つ施設 — プレミアムホテルロビー, 金融機関本部, 政府省庁の玄関ホール —フラップバリアゲート クリーンな美学の組み合わせを実現しています, 高速スループット, そして、三脚やフルハイトの選択肢と一線を画すアクセス制御の深さ.

標準幅のフラップターンスタイルと幅広のADAレーンが同一設置内で共存する必要があるあらゆる展開に対応できます, あるフラップバリア改札ゲート 混合幅のレーン配置を含む構成は、スイングゲート製品をプロジェクト範囲に加えることなく両方の要件をカバーします.

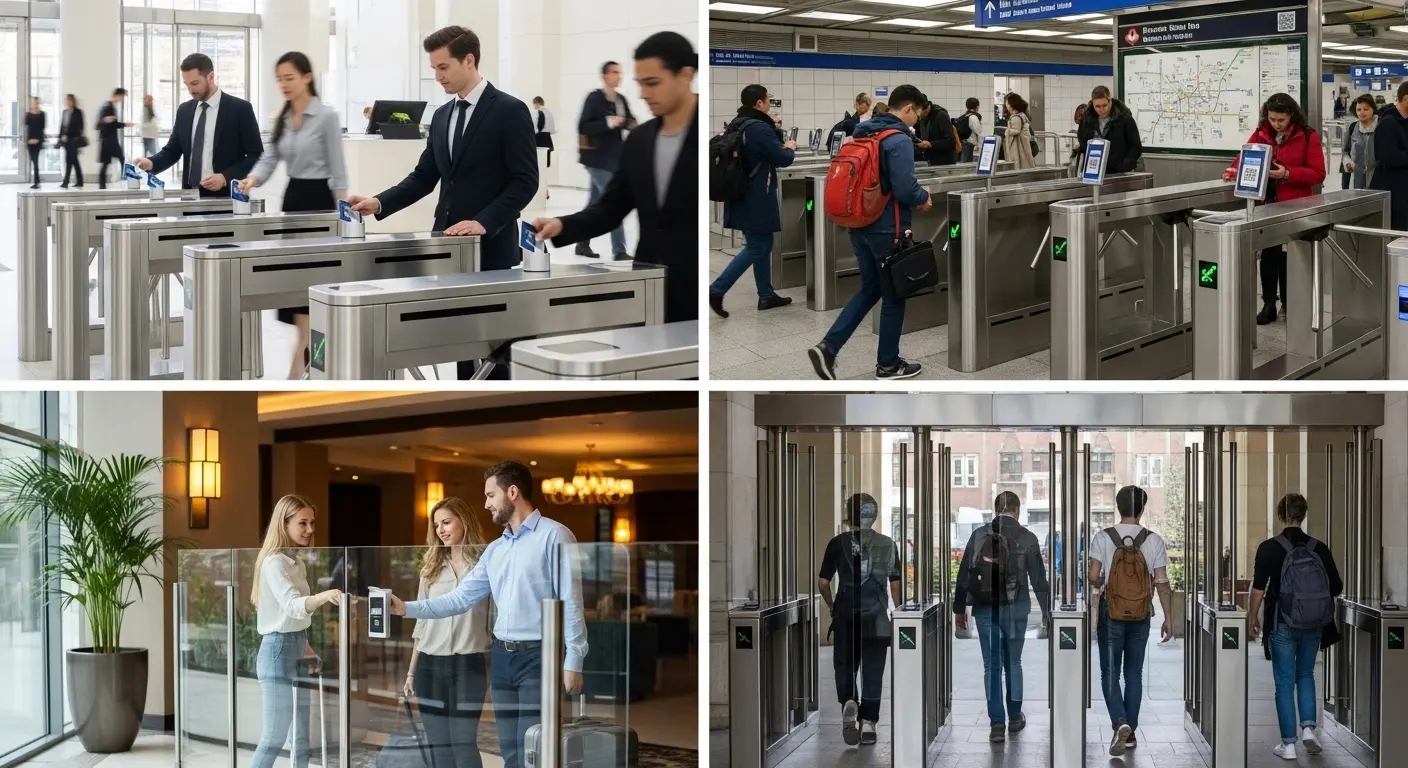

フラップ改札機が設置されている場所

フラップターンスタイルは、個人認証のアクセス制御とプロフェッショナルな外観が必要な、交通量の多い屋内環境に適しています. さまざまな施設タイプがこれらの配置をどのように展開しているかは以下の通りです:

企業本社および本社
支配的なユースケース. ロビーレベルでRFIDカードや顔認証を備えた複数レーン, リアルタイムアクセスログおよびリモート権限管理のためにHRアクセス管理プラットフォームに接続されています.

トランジット駅と地下鉄システム
40〜60ppmのハイスループットモデルは、16〜20時間の運転日に連続して稼働します. バーコードとQRコードリーダーの連携により、物理カード発行なしでチケットの検証が行われます.

空港
職員アクセス通路, 出発ゲート入口, および空側制限区域アクセス. 10M MCBFの高性能モデルは、主要ターミナルの連続した日々の交通サイクルをこなします.

スタジアム, 砂, 展示ホール
大量入場地点でのQRチケットスキャン. 30分間の事前イベントウィンドウにおけるバーストトラフィックの吸収には、スループットレートが 50+ 複数の並行車線にまたがる1レーンあたりのppm(ppm).

学校および大学キャンパス
キャンパスゲートや建物ロビーでの学生証またはモバイル認証アクセス. アンチテールゲートセンサーは、クラスチェンジのピーク時に不正侵入を防ぎます.

住宅コミュニティとホテル
ロビー入口での居住者またはゲストのQR/RFIDアクセス. 低騒音のブラシレスモーターは、三脚アームの機械的なクリック音なしにプレミアムな乗車体験を維持できます.

フラップターンスタイルレーンの数の計算方法

これは施設計画者が最もよく間違える問題であり、ボトルネックや不要なハードウェアコストにつながる原因となっています:

歩 1 — ピークの定員数を特定してください
最も混雑した15分の時間帯に到着した人の数を数えてみてください. もし 200 従業員は 8:45–9:00 その上での, それが設計上の制約です.

歩 2 — スループット式を適用する
ピークヘッドカウントをスループットで割ります (ppm) ×分空いている.
例えば: 200 人々は÷ (40 PPM× 15 ミン) = 0.33 レーン→切り上げて 1 レーン.

歩 3 — バッファレーンを追加してください
到着の不均一な分布を吸収するために、少なくとも1レーンを追加してください, 認証情報読み取り遅延, 1車線ダウンのメンテナンスシナリオ.

歩 4 — ADA準拠を確認する
施設が公共向けであれば, 少なくとも1車線は車椅子対応でなければなりません. これをレーン数に反映してください。標準の550mmフラップターンスタイルレーンは、拡幅レーンや別のスイングゲートの追加なしにはADAの幅要件を満たしません.

フラップターンスタイルに関するよくある質問

Q: フラップターンスタイルとは何か、そして三脚ターンスタイルとどう違うのか?
A: フラップ式改札機は格納式の翼パネルを使用します (ガラスまたはアクリル) アクセスが許可されると水平に開く, その後、自動的に再閉鎖します. 三脚回転式改札機は、腰の高さにある3本の回転アームを使用します. フラップ改札機は高いスループットを提供します (35–60 ppm vs. 25–45 ppm), はるかに高級感のある外観, そしてより速いサイクルタイムを実現しており、スピードと美観の両方が重要な企業オフィスや交通環境で好まれる選択肢となっています.

Q: フラップターンスタイルで期待できる処理量はどのくらいでしょうか?
A: 標準的な商業用フラップ改札機は、毎分35〜40人を処理します. 高性能サーボモーターモデルは50〜60 ppmに達します. 車線数計画のために, 使う 35 標準モデルの保守的計算ベースラインとしてのppmと 50 高性能バリアント向けのPPM.

Q: フラップ式改札機は屋外に設置できますか??
A: 標準のフラップ改札機はIP4X対応で、屋内専用です. 屋外または半屋外での設置, IP54最低のモデルが必要です (ほこりや水の方向性から守られています). 完全に露出した環境の場合, IP65は必須です. 常に独立したIPテストレポートを請求してください — 単なる仕様書の請求ではなく.

Q: フラップターンスタイルで使える資格の種類?
A: 現代のフラップ改札機はRFIDカードと統合されています (IC/ID/NFC), QRコード, バーコード, 指紋認証スキャナー, 顔認識カメラ, および温度検知システム. 制御盤はドライコンタクトで信号を受け取ります, RS485, TCP/IP, またはWiegandリーダーインターフェースを搭載しており、ほぼすべてのサードパーティのアクセス制御およびタイムアポイントプラットフォームに対応しています.

Q: フラップターンスタイルの標準的なレーン幅はどれくらいですか??
A: 標準車線幅は550mmで、単一列の歩行者通行に適しています. 荷物用に600〜900mmまでの幅拡張モデル, 車椅子, または大型機器. 900mmを超えるカスタム幅はメーカーから提供可能ですが、キャビネットシャーシの構造改造については工場での確認が必要です.
